2. График производства работ. Общий вид.

Содержание:

1. Где находится

2. Сведения о ходе реализации проекта

3. Меню фильтров

4. Сводка проекта

5. Диаграмма Ганта

6. Лог переноса сроков

7. Строка поиска

8. Функция "Обновить даты"

9. СК в группах

10. Показать связи работ

11. Обозначения графике производства работ

Где находится график производства работ

Откройте модуль "Стройка" и выберите интересующий проект, нажав на его название.

Вы имеете доступ только к тем проектам, в которых указаны в качестве участника. Данные проекты выделены синим цветом.

Если у Вас нет доступа к проекту - обратитесь к Вашему администратору системы. Недоступные проекты отображаются в сером цвете.

- Убедитесь, что Вы находитесь в разделе "График". Если Вы находитесь в редакторе графика - необходимо запустить проект в работу.

Рассмотрим основные составляющие графика:

2. Сведения о ходе реализации проекта:

  • Ориентир завершения - дата планового завершения проекта, указанная в редакторе графика в графе "Ориентир окончания проекта".

  • Прогноз завершения - дата завершения проекта, рассчитанная как максимальная плановая дата завершения из всех работ ГПР. При расхождении с Ориентиром завершения отображается количество дней запаздывания или опережения от плана.

  • Отклонение - рассчитывается в днях, как разница между прогнозной датой завершения проекта и ориентировочной датой завершения проекта

3. Меню фильтров

1. Фильтр "По сроку выполнения" позволяет отсортировать и оставить в перечне работ ГПР только работы с определенным признаком. Можно одновременно выбрать несколько параметров:

  • Завершенные - работы со статусом "Готово".

  • Просроченные - работы, плановая дата начала и/или окончания которых прошла, но работы не начались и/или завершились в плановую дату.

  • Начатые, но не завершенные - работы, отмеченные начатыми, но не отмеченные завершенными, т.е. работы, которые ведутся в настоящий момент.

  • Не начатые - работы будущего периода, плановая дата начала которых не наступила.

  • Просрочено начало работ - работы дата начала которых прошла, но работы не начались в плановую дату

  • Просрочено окончание работ - работы дата окончания которых прошла, но работы не начались в плановую дату

2. Фильтр "Исполнительная документация"

  • Есть - отображаются только работы, в которых есть приложенная исполнительная документация

  • Нет - отображаются только работы, в которых нет приложенной исполнительной документации

3. Фильтр "Приемка выполнена" позволяет отобрать работы в зависимости от наличия выполненной приемки работ стройконтролем.

  • Да - отсортировывает работы, в которых Стройконтролем выполнена приемка работ.

  • Нет - отсортировывает работы, в которых Стройконтролем не выполнена приемка работ.

Подробнее о работе Стройконтроля по ссылке.

4. Фильтр "Качество подтверждено" позволяет отобрать работы в зависимости от наличия подтвержденного качества работ стройконтролем.

  • Да - отсортировывает работы, в которых стройконтролем подтверждено качество работ.

  • Нет - отсортировывает работы, в которых стройконтролем не подтверждено качество работ.

Подробнее о работе Стройконтроля по ссылке.

5. Фильтр "Предписания/Дефектовки" позволяет отобрать работы в зависимости от наличия предписаний / дефектовок неустраненных / нустраненных в срок

  • Предписание не устранено

  • Предписание не устранено в срок

  • Дефектовка не устранена

  • Дефектовка не устранена в срок

6. Очистить фильтры - при нажатии происходит сброс всех выбранных фильтров

4. Сводка проекта

- кнопка разворачивает раздел "сводка проекта", содержащий подразделы с неустраненными предписаниями и запросы на изменение сроков работ. Подробнее по ссылке

5. Диаграмма Ганта

- при нажатии на кнопку происходит скачивание проект в Excel в виде диаграммы Ганта с закрашенными сроками выполнения работ.

  1. Лог переноса сроков


Здесь хранятся все запросы на перенос сроков. Подробнее о разделе

7. Строка поиска

позволяет найти работы по наименованию или части наименования

8. Функция "Обновить даты"

позволяет обновить плановые даты работ с учетом изменений фактических дат и выстроенных связей

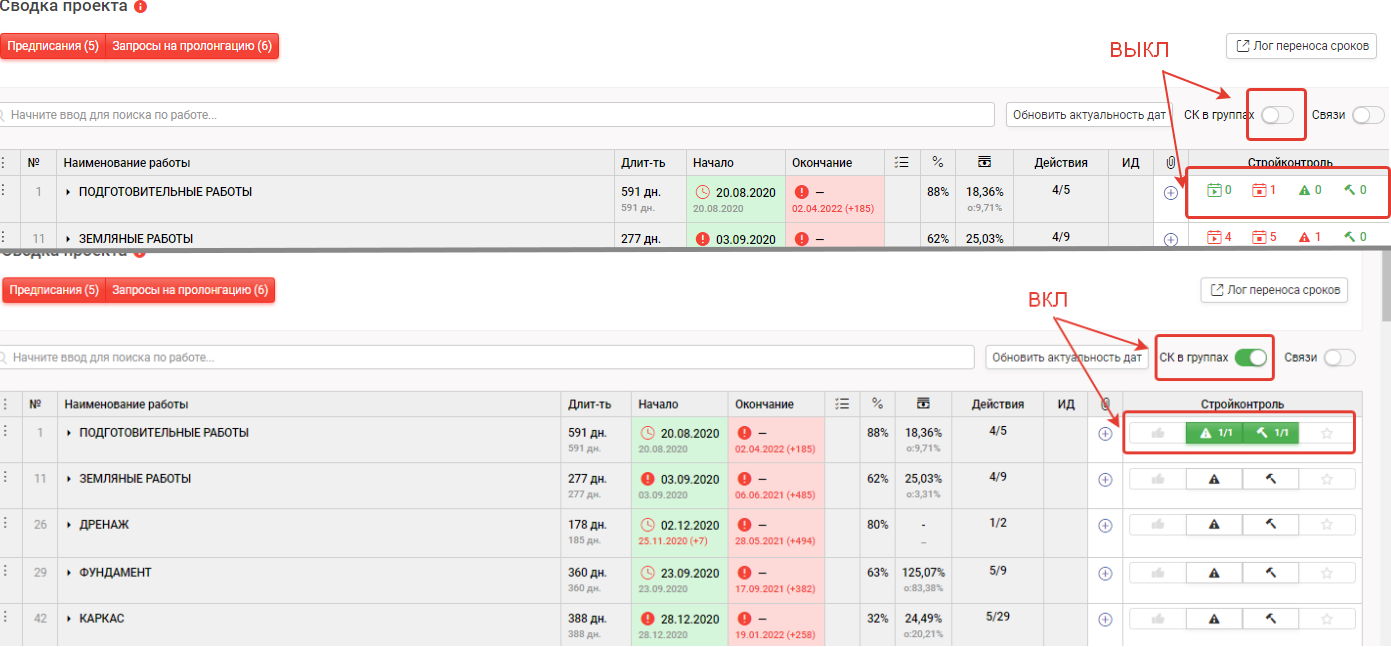

9. СК в группах

при включении, данная настройка выводит кнопки стройконтроля на группы работ

10. Показать связи работ

- отображает в отдельном столбце предшественников каждой работы

11. Обозначения в графике производства работ

1. Столбец с меню действий для каждой работы

  • В левом верхнем углу шапки графика инструмент меню позволяет развернуть или свернуть все группы работ в ГПР, а также скачать ГПР в Excel в виде таблицы с перечнем работ, датами начала и окончания.

  • Три точки около группы работ позволяют: - начать сразу несколько работ в группе - завершить одновременно несколько работ в группе - вызвать стройконтроль - заказать материал для группы работ (создастся заказ на поставку ТМЦ) - просмотреть подробный лог по данной группе работ

  • Три точки около завершенной работы позволяют: - возобновить работу - вызвать стройконтроль - просмотреть подробный лог по конкретной работе

  • Три точки около незавершенной работы позволяют: - отменить старт работы - завершить работу - вызвать стройконтроль - заказать материал для работы

    • просмотреть подробный лог по конкретной работе

  • Три точки около не начатой работы позволяют: - заказать материал для работы

    • просмотреть подробный лог по конкретной работе

2. Порядковый номер

- номер строки графика от 1 до N, с учетом всех иерархий графика.

3. Наименование - название групп, подгрупп и работ. Название групп (1) выделено жирным шрифтом, работ (2) - обычным. Строки групп и подгрупп подсвечены серым цветом (1). Комментарии, указанные в редакторе ГПР, отображаются под названием работы серым шрифтом.

4. Предшественники

- работы, от которых зависит текущая работа. Столбик виден при включенной настройке "Связи" (подробнее). При наведении на обозначение показывается тип связи

5. Длительность - продолжительность работ, рассчитанная как разница между датой окончания и датой начала работы.

Содержит две строки:

  • верхняя (черная) - фактическая продолжительность, рассчитанная из фактических дат окончания и начала.

  • нижняя (серая либо красная) - плановая продолжительность, рассчитанная из плановых дат окончания и начала, указанных в редакторе ГПР при составлении графика.

Отклонение фактической продолжительности от плановой обозначается цветовой индикацией плановой длительности.

Если фактическая продолжительность меньше или совпадает с плановой длительностью - цвет планового значения серый.

Если фактическая продолжительность превышает плановую длительность - цвет планового значения красный.

Если в колонке "Длительность" указано только одно значение - значит работа неначата и не завершена и фактическая длительность не рассчитана.

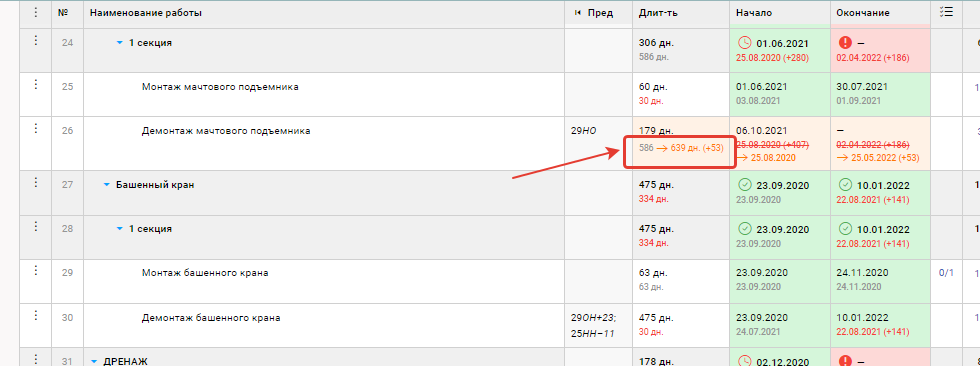

Запрос на перенос сроков с сохранением даты окончания, но изменением длительности будет отображаться в виде оранжевой стрелки с указанием новой длительности и запаздывания в скобках. До тех пор пока не будет согласован.

6. Даты начала и окончания работ - содержат плановые (внизу) и фактические (вверху) даты начала и окончания работ.

За плановые значения берутся даты, установленные в редакторе графика.

Фактические даты устанавливаются ответственными сотрудниками по мере реализации проекта и выполнения работ.

Разница между плановой и фактической датой отображается в скобках в нижней строке рядом с плановой датой.

Подробнее о цветовой индикации работ можно ознакомиться в инструкции по цветовой индикации работ и групп.

7. Чек-лист по каждой работе/группе работ отображает общее количество и количество выполненных пунктов чек-листа.

Значения пункта имеют вид k/n , где k- количество выполненных пунктов, n - общее количество пунктов.

8. Процент готовности работ - показывает степень готовности каждой работы (выставляется вручную) и группы работ (считается автоматически исходя их степени готовности вложенных работ).

9. Относительный показатель выполнения контрактов

- Относительное выполнение по актам выполненных работ к стоимости, указанной в предмете договора (1) - Относительное выполнение по актам выполненных работ к стоимости, указанной в ориентире экономики проекта (2)

10. Действия.

Значения действия имеют вид k/n , где k- количество завершенных работ (в статусе готово) в группе работ, n - общее количество работ в группе работ

11. Исполнительная документация

Значения пункта имеют вид k/n , где k- количество пунктов реестра исполнительной документации, к которым приложены документы, n - общее пунктов реестра исполнительной документации по конкретной работе.

12. Файлы

Используется для загрузки прочих файлов. Прикреплением файлов или перетаскиванием в окно загрузки. Отражает количество загруженных документов

Допустимый формат файлов: doc, docx, odt, pdf, jpg, jpeg, zip, xls, xlsx. Максимальный размер: 50 МБ.

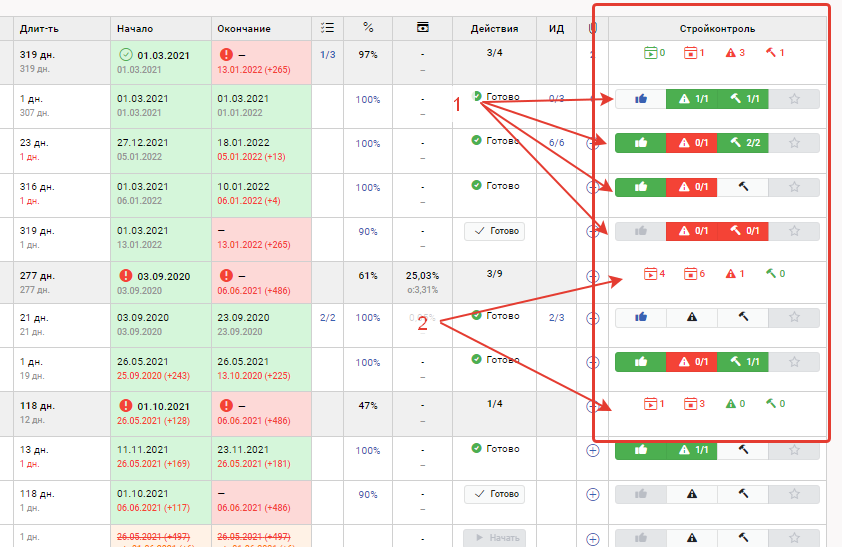

13. Стройконтроль

- Отображения приемки работ, предписаний, дефектовок, качество работ по работам (1) - Отображение сводной информации по группе работ (2)
